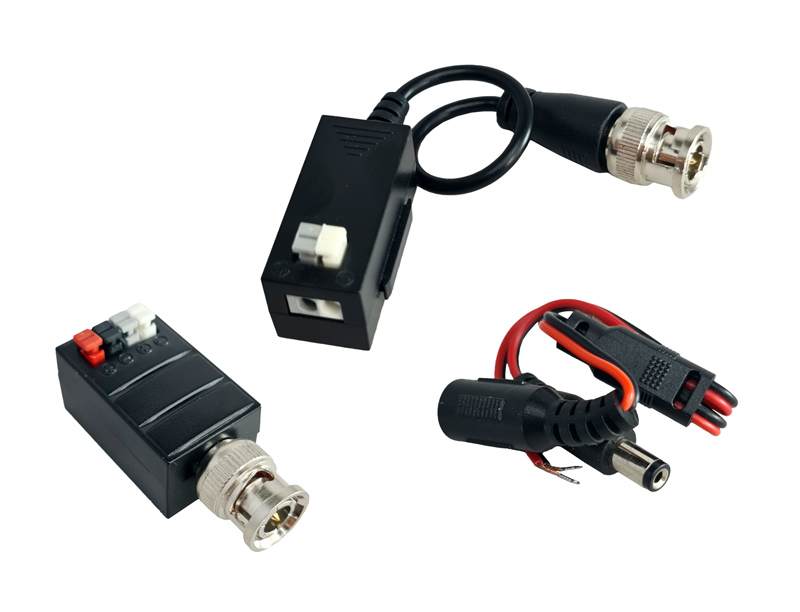

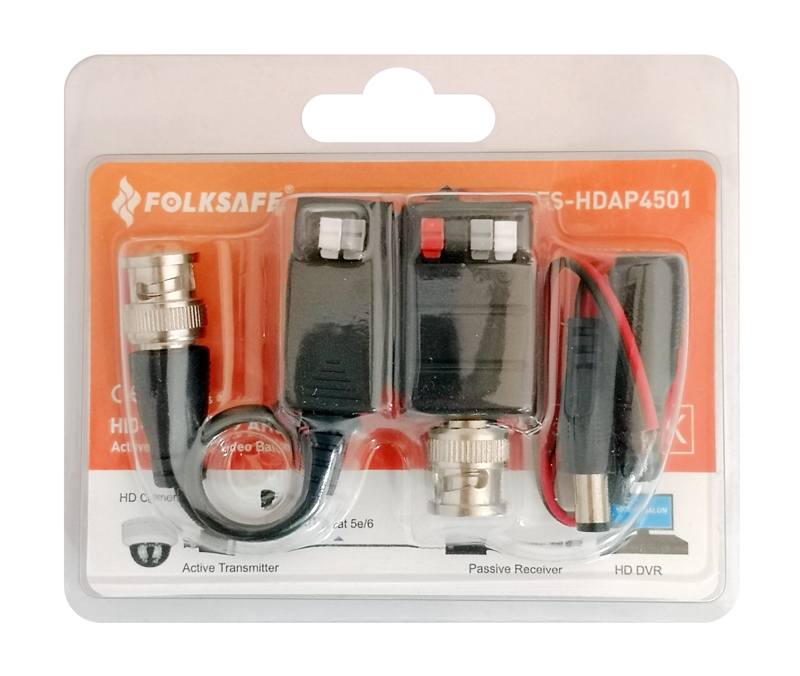

FOLKSAFE Video Balun FS-HDAP4501 για CCTV, active transmitter/passive receiver

FOLKSAFE Video Balun FS-HDAP4501 για CCTV, active transmitter/passive receiver

Αυτό το Video Balun της FOLKSAFE επιτρέπει την μεταφορά εικόνας από μια κάμερα σε ένα καταγραφικό μέσω ενός καλωδίου UTP Cat 5e/6. Υποστηρίζει σύνδεση με τροφοδοτικό για την τροφοδοσία της κάμερας.

Σημεία ενδιαφέροντος προϊόντος
-μετάδοση σήματος σε πραγματικό χρόνο μέσω UTP Cat 5e/6 καλωδίου
-συμβατό με HD-TVI/CVI/AHD/CVBS αναλογικές κάμερες
-υποστήριξη σύνδεσης με τροφοδοτικό

Τεχνικά χαρακτηριστικά
Transmission distance Active TX + Passive RX
-HD-TVI 720p: 320m
-HD-TVI 1080p: 320m
-HD-TVI 3MP: 300m
-HD-TVI 4MP: 300m
-HD-TVI 5MP: 300m
-HD-TVI 4K: 220m
-HD-CVI 720p: 450m
-HD-CVI 1080p: 360m
-HD-CVI 3MP: –
-HD-CVI 4MP: 280m
-HD-CVI 5MP: –
-HD-CVI 4K: 250m
-AHD 720p: 500m
-AHD 1080p: 360m
-AHD 3MP: 300m
-AHD 4MP: 250m
-AHD 5MP: 250m
-AHD 4K: 220m

Transmission distance Active TX + Active RX
-HD-TVI 720p: 320m
-HD-TVI 1080p: 320m
-HD-CVI 720p: 450m
-HD-CVI 1080p: 360m
-AHD 720p: 500m
-AHD 1080p: 360m

Video
Video Format: HD-TVI, CVI, AHD and CVBS
Operating Frequency: Signal bandwidth:205MHz(-3db)
Impedance: BNC side 75Ω unbalanced, UTP side 100Ω balanced

Wire Type
Network Wiring: One Unshielded Twisted Pair (for each video signal) 24-16 AWG (0.5-1.31mm)
Category Type: UTP cat 5e/6
Impedance: 100 +/- 20 ohms
DC Loop Resistance: 30.5 ohms per 1,000ft (10 ohms per 100m)
Mutual capacitance: 18 pF/ft max (59 pF/m max)

Power
Adaptive Voltage Arrange: 12VDC power adapter
Video Output: Push-pin terminal connection for UTP cat 5e/6

Protection
Antistatic: Yes
Video Input: 1KV (differential mode),2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
Video Output: 2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
